Винтовая лестница своими руками

[DIvanVas]

Собран макет из трех ступеней и площадки!
Цель - протестировать удобство подъема и спуска, а также расположение верхней площадки.
Всё получилось!:blush:
Подъем ступени 215 мм, сектор ступени 30 град., сектор площадки 60 град. Ступени широкие, спуск удобен (при росте 183), высота ступеней комфортна.


на фото показаны ступени 5,6,7 и площадка.
Желающие могут "пошагать" - пишите в личку.



[DIvanVas]

Подсветка ступеней будет выполнена из гибкой светодиодной ленты, т.к. сами ступени и площадка не имеют прямых линий
[video=youtube]www.youtube.com/watch?v=h5wvzS39IYs[/video]

от этой пришлось отказаться в пользу другой ленты, см. ниже



[DIvanVas]

Сегодня был сделан заказ на изготовление площадок из массива дуба.
13 площадок для забежных ступенек размером 540х940
1 верхняя площадка размером 1100х1100
толщина 40 мм.
Итого за массив: 50000 руб.

Поставщик: магазиндерева.рф

Из особенностей хочу отметить: массив будет крупноламельным (60-70 мм щириной) в два слоя.

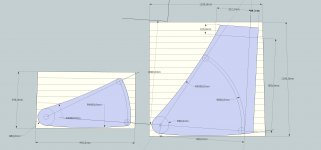

Чертеж:
Посмотреть вложение 7



[DIvanVas]

Закуплена угловая светодиодная лента 10 метров для монтирования в ступени для подсветки




Блок питания на 100 вт, 12в для установки в распределительный шкаф (на DIN рейке). Ленты были подключены к ранее уложенному кабелю питания от щитка до лестницы и протестированы на потерю тока. Работает, светят очень ярко! :idea:



[DIvanVas]

Приехали заготовки для ступеней :

Обе стороны без сучков, чистые

поставщик магазиндерева.рф



[Ksenia_K]

Иван, а кто будет форму заготовкам придавать? Я думала тот самый магазиндерева.рф



[DIvanVas]

А вот и самая технологическая операция - кройка на фрезерном ЧПУ по моим эскизам.


а вот и результат:



[DIvanVas]

Скопилось много информации, буду дозировать.
Итак, сборка и монтаж несущей колонны:
на заказ сделали плазменной резкой из 5 мм листа фланцы для гильз, больц и опорную пятку стойки. (3000 р. с учетом металла)






Устанавливаем на плиту, фиксируем на анкеры и заливаем наливным полом с установленной первой гильзой



[DIvanVas]

Работаем со ступенями:
после резки на фрезерном ЧПУ ступени попали домой в таком виде:


Далее, серия фотографий по их обработке и подготовка для покраски







торцы ступеней были зачищены от следов фрезы, снята фаска по всему периметру, дополнительная фаска бОльшего диаметра на рабочем участке. Сделана канавка для светодиодной ленты, высверлен канал для проводов. Для площадки подготовлено место под усиление.

Ступени упакованы для перевозки мастеру для колеровки и нанесению окончательного покрытия


Ну а вот и сам результат:

Ступени были брашированы (как и наш паркет), покрыты белой патиной, воском, лаком. Получился цвет беленого (седого) дуба, очень красивый.



[DIvanVas]

Следующий этап:
изготавливаем несущие гильзы из черного металла с применением трубореза -

труборез получился достаточно точным (+/- 0,5 мм)

и предварительно собираем, затянув центральную гайку М24



подъём первой ступени 210, последующие 213-214 мм



[DIvanVas]

Вчера прошла вторая примерочная "затяжка",вот фото






Состоялся первый подъем
В тестировании не участвовали элементы из нержавейки: центральная труба, больца, ригели и перило со стойками.

Как Вам?



[deadtruck]

Красиво. Но это надо вагон сил и руки из плечей.



[Netali]

Тоже нравится, но помимо сил и рук из правильного места еще и времени на это надо много.. Зато, наверное, вдвойне приятно, что своими руками... Вы молодец!!!
А перила у такой лестницы будет с двух сторон?



[Ksenia_K]

Класс! Очень красиво! Иван, Вы молодец!



[Vetka]

Очень красиво! Но без перил жутковато смотрится. Особенно тот кадр, где она сверху сфотографирована, ух!



[deadtruck]

Хочу в гости напросится, когда будет сделана. А то мне дизайнеры тоже винтовую пророчат лесенку.



[DIvanVas]

Собраны и установлены больца на ступени:



[Физик]

Очень!



[Марина Королёва]

Красиво то как!



[m4ks1k]

Да, руки откуда надо растут
